CQ1-双转盘激光共聚焦细胞成像分析系统

激光共聚焦成像细胞定量分析系统----CQ1为细胞分析及计数测量提供了一种新方法！

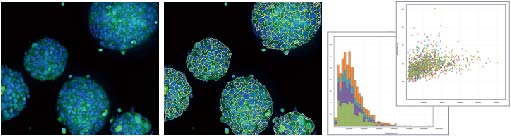

多年来，从共聚焦显微镜里获得的3D图像，在细胞生物学研究领域一直处于领先地位。如今，这项成像技术跟群体分析结合在一起，给细胞计数和成像带来了完美的解决方案。

成像-----------------------分析--------------------------计算

CQ1拥有更清晰3D图像、更客观的视野识别、以及对活细胞和细胞群更迅速的计数。利用建立的数据库，CQ1可以将成像图片进行对比，大大提高数据的理解力、真实度。CQ1的活细胞室可以作为细胞孵化室，进行延时成像，此外CQ1特有的成像技术，可以减小激光对细胞的损伤。

显微镜、共聚焦、单转盘共聚焦、YOKOGAWA增强型双转盘共聚焦的区别

CQ1无与伦比的细胞3D成像、长时间监测（增强光+低毒性+低光漂白+环境控制）

CQ1作为一款多功能共聚焦显微观察系统，具有操作简单、价格适中、配置灵活、可被整合到全自动细胞筛选系统中等众多优点：
1、能测球体细胞、群落细胞以及组织切片
 ★ 不像流式细胞仪需要对细胞进行鞘液分离，CQ1可直接测量未前处理的培养皿细胞
 ★ 共聚焦磁盘拥有共聚焦性能，可快速、柔和的获取3D图像
 ★ 最大10个发射光，4个激发光以及透射明场成像
 ★ 活细胞室以及延时计数
 ★ 丰富的特点描述，有利于对复杂细胞的分析
 ★ 宽观察视野和分割成像满足大样品成像

2、兼具流式细胞仪具有的性能
 ● 图像获聚与数据分析实时显示
 ● 内置应用模板，可直接使用
 ● 每个数据均可回溯原始图像，并支持重新处理
 ● 简单的多合一操作系统

3、开放性平台
 ▲ 可作为图像获得和计数仪模块，集成到完整的细胞分析系统中
 ▲ 可使用第三方数据分析软件，可输出FCS/CSV/ICE格式数据
 ▲ 兼容多种细胞培养板、样品管

4、紧凑、轻量的台式主机，无需暗室

整合多种功能的紧凑机箱
1、 共聚焦成像单元：在最小损伤样品的提前下，通过微距双Nipkow共聚焦盘进行多光线扫描，实现高通量2D/3D图像。

2、 显微镜单元：高性能物镜（高级复消色差物镜）以及宽视野、高分辨率科研级sCMOS相机可对亚微米级样品进行成像、测量。

3、发射滤光片：最多可安装10张发射光滤光片，在一个试验中，可对多个标记物进行测量。

4、荧光图像：可安装多达4个共聚焦荧光激光光源，实验一个试验中获得多色荧光结果。

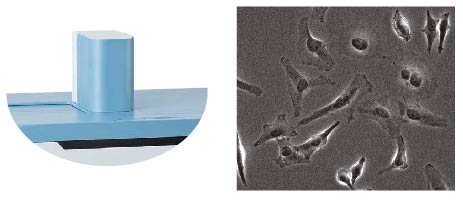

5、明场图像（可选）：透射光获取相位差及明场视野（持续改进中），有利于细胞定形。

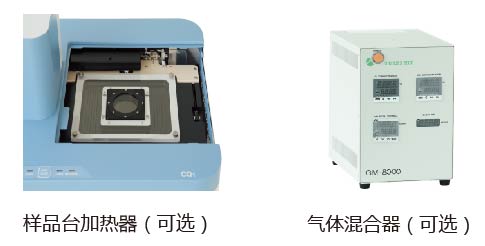

6、环境保持：样品台内含加热和气体混合控制装置，具有温度、湿度、CO2/O2控制功能；在保持细胞活力的同时测量其活性。

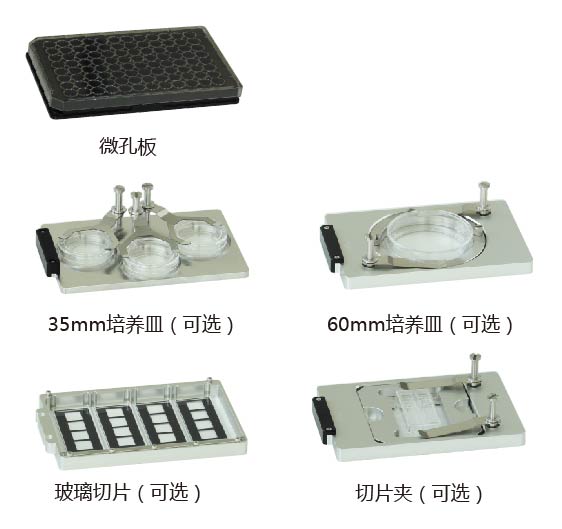

7、支持多种样品容器

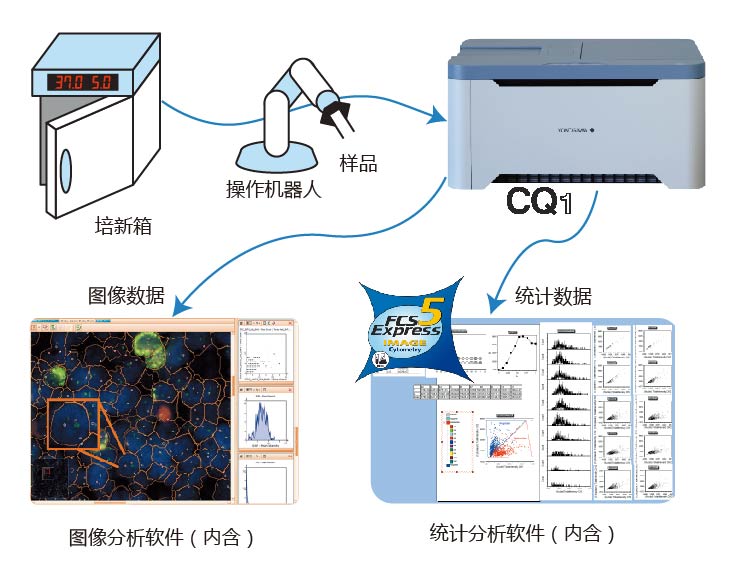

8、系统集成

CQ1：最容易的3D测量

应用

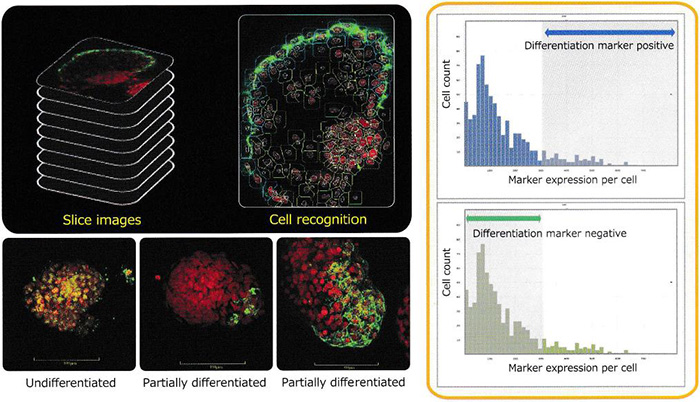

质控：细胞培养的分化
质量控制切片图片à细胞识别 à未分化、部分分化
                                                à阳性、阴性数据统计

团聚细胞图像以不同切片及3D形式呈现。通过图像分析，得到标记物表达水平、单个细胞的空间信息。

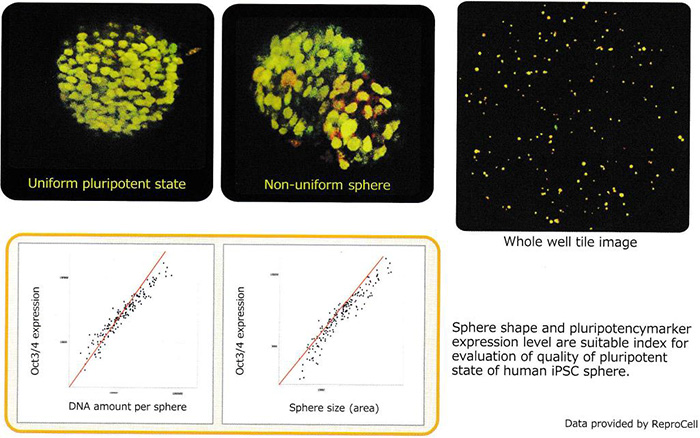

质控：人类IPSC球体

球状结构及多表达水平能够有效评估人类IPSC球状体的多能性。

更深层的分析
高分辨率、定量，CQ1提供的高质量共聚焦成像图片能够实验多种类型的图像分析。形状学变化、微粒分析及其他需要高分辨率图像的HCA分析。当然也可以作为共聚焦显微镜以获取图像和数据。
应用

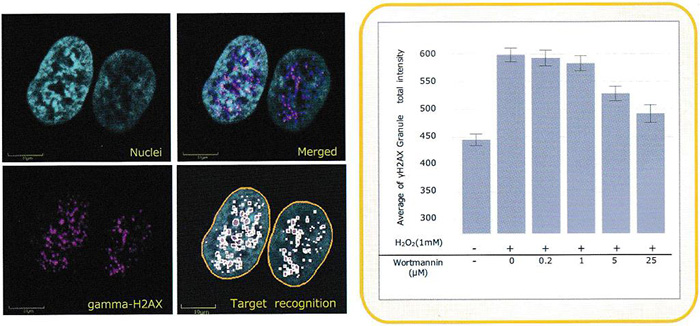

分析：gamma-H2AX病变形成

H2AX Ser139 (gamma-H2AX)组蛋白磷酸化是双链DNA断裂的重要标志，利用高速共聚焦成像结合微粒分析模型即可简单地定量分析gamma-H2AX病变的形成。

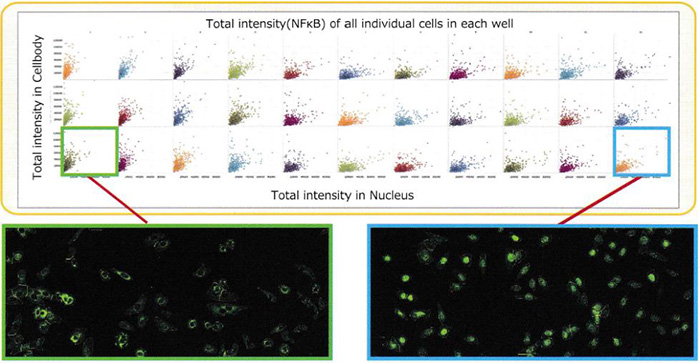

核转移

NFkB是DNA重要的转录因子，在调节免疫反应、炎症中起重要作用，被视为癌症治疗和抗炎症药的靶点。结合抑制蛋白IkB的NFkB位于细胞质中，一旦刺激因子通过细胞膜受体这条信号通路打开，IkB就会从NFkB上分离，从而激活NFkB，NFkB进入细胞核中结合特定的DNA序列，最终引起炎症。
细胞核和细胞质内NFrB表达水平即可指示细胞质和细胞核相关蛋白含量。

时间延迟成像！新！

适宜的细胞培养环境，低光毒性和光漂白延时成像能够研究细胞的真实生长情况。

时间延时分析：细胞凋亡

96孔板分布10000个/孔HeLa细胞用Hoechst33342（1ug/ml，30min，37℃）染色，用0-10μM的星孢菌素处理，每15分钟获取一次图像。能够识别出星孢菌素处理的核区DNA的分离。
在10uM星孢菌素处理组中识别核区域的DNA分裂。

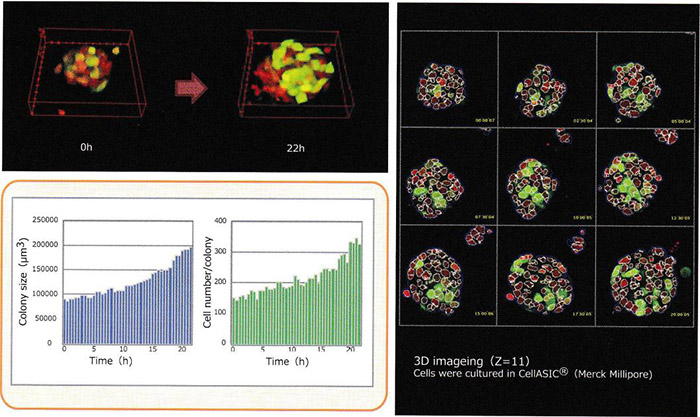

延迟分析可以监测克隆体和单个细胞大小及克隆形成过程。光低毒性的CQ1能够采集优异的延迟图像。

时间延迟分析：ESC（食管鳞癌）克隆

多次测量

无需处理成悬浮单细胞，在细胞培养板中即可成像，因此可以使用同一样品做不同测量。数据和图像无缝对接，有利于发现细微差别。

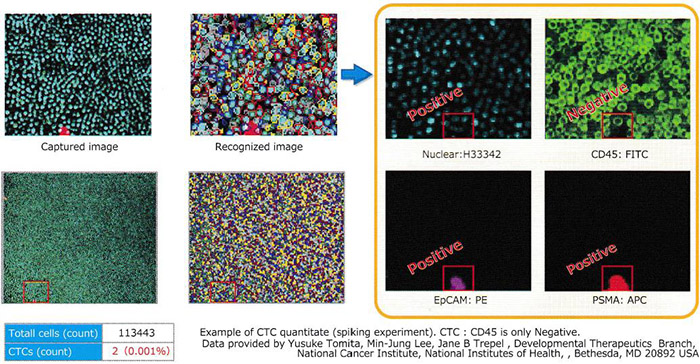

循环肿瘤细胞（CTC）

CTC细胞是循环在外周血中的肿瘤细胞，通过血管和淋巴管扩散早期肿瘤细胞。因此，当扩散发生时血管中含有CTC细胞。CTC细胞的监测使诊断早期肿瘤发生和扩散成为可能。CTC细胞的数量是很少的，在10ml的病人血液中，1×106个血细胞中CTC细胞不到100个。因此，流式细胞仪只会把它们当作杂质，并不能检测到，然而，成像仪可轻易的发现它们。

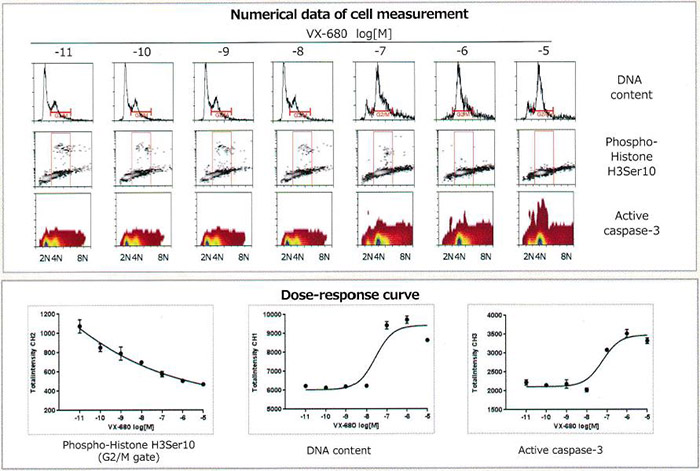

细胞周期分析：有丝分裂期的抑制剂

H3组蛋白的第10个丝氨酸的磷酸化是细胞从G2末期到有丝分裂过程的重要特征。利用CQ1的多色通道功能来分析与H3Ser10P免疫荧光有关的细胞周期。
